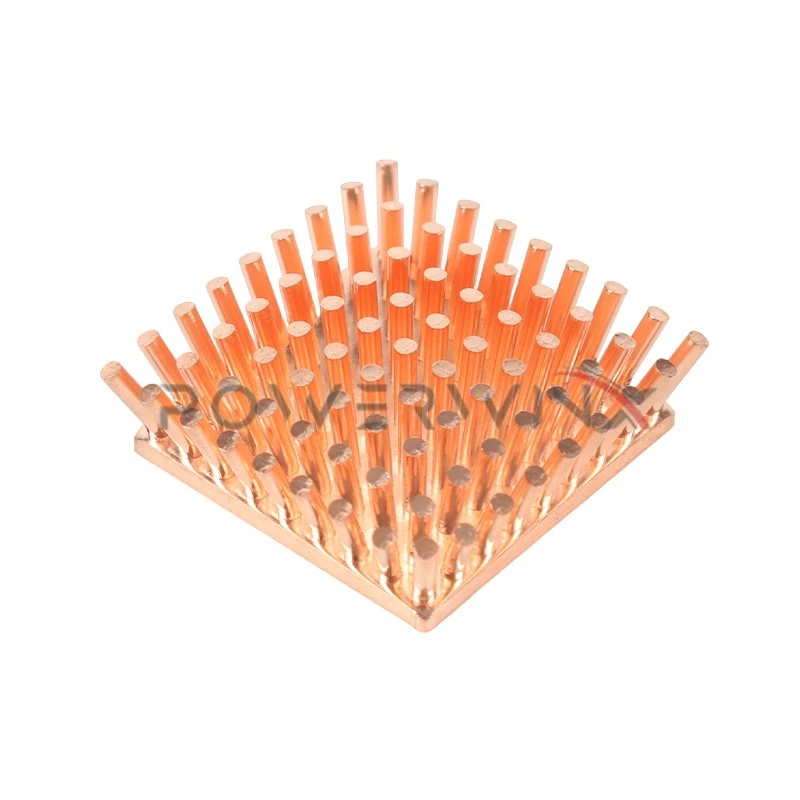

Pin Fin Heat Sying

Tepelný dřez v pin ploutve je specializovaná chladicí složka s řadou válcových nebo zúžených kolíků vycházejících ze základny, která je navržena tak, aby optimalizovala rozptyl tepla v elektronických systémech. Na rozdíl od plochých ploutví, její struktura kolíků zvyšuje proudění vzduchu ve více směrech, což z něj činí efektivní řešení pro aplikace vyžadující všesměrné chlazení v kompaktním nebo vysokém nastavení hustoty.

Tepelné dřezy pin ploutve se vyrábějí pomocí hliníkových slitin AL 3003 a AL 1050 nebo mědi C1100. Al 3003, s tepelnou vodivostí asi 190 W/M - K, nabízí odolnost proti síle a korozi, zatímco Al 1050, při 229 W/M - K, poskytuje vynikající tažnost pro tvarování, oba lehké při 2,7 g/cm³. Měď C1100, s 400 W/M - K Vodivost, zajišťuje vynikající přenos tepla, ideální pro vysoké - potřeby výkonu navzdory své hmotnosti.

Specifikace pro chladicí dřezy pin fin jsou vytvořeny pro všestranné chlazení:

• Tloušťka základny: 2 mm až 8 mm pro AL 3003/1050; 3 mm až 10 mm pro C1100
• Výška špendlíku: 10 mm až 40 mm, nastavitelné pro proudění vzduchu
• Průměr kolíku: 1 mm až 3 mm, hustota a síla vyrovnávání
• Velikost základny: 30 mm x 30 mm až 100 mm x 100 mm
• Mezery: 2 mm až 5 mm, zvýšení konvekce
• Povrchová úprava: Eloxovaný AL 3003/1050; Leštěné, anti - Oxidace nebo nanesené c1100 Tyto specifikace podporují účinný rozptyl tepla ve více - směrové proudění vzduchu.

Všechna výše uvedená specifikace pouze pro reference a může to být změna na základě velikosti ploutve, výšky ploutve, mezery ploutve, šířky ploutve atd ...

Ohňata pin ploutve vynikají s polem špendlíku a nabízejí až 25% lepší rozptyl tepla než návrhy plochého ploutve v důsledku zvýšené plochy povrchu a všudypřítomné kompatibility proudění vzduchu. AL 3003 poskytuje trvanlivost, AL 1050 umožňuje složité tvarování pinů a C1100 poskytuje špičkový tepelný výkon, i když těžší. Jejich kompaktní, všestranné designové obleky nucené nebo přirozené konvekce.

Používají se při chlazení GPU pro herní notebooky, malé - měřítko výkonové převaděče a LED LIDSKÉ. Rovněž chladí letecké senzory, nositelné zdravotnické prostředky a kompaktní moduly EV baterie, kde jsou kritické multi {- úhel proudění a efektivity prostoru.

Vytváření chladicího dřezu s pin Fin začíná přípravou materiálu: AL 3003, AL 1050 nebo C1100 Billet jsou řezány na velikost pro kování nebo obrábění. U slitin Al, lisování studeného kování tvaruje základnu a vytlačuje špendlíky pomocí multi - Pin Pin Die pod 900 tun tlaku, zatímco C1100 může použít frézování CNC pro přesné pole s čepicí kvůli jeho tvrdosti. Post - Formování, AL 3003 a 1050 chladicí dřezy jsou vyčištěny a eloxovány v elektrolytické lázni pro ochranný povlak a zvyšují emisivitu. Tepelné dřezy C1100 jsou vyleštěny na hladkou povrchovou úpravu nebo elektrické vykládání niklem, aby se zabránilo oxidaci. Přebytečné otřepy jsou odstraněny vibrační sklenicí a konečné obrábění přidává montážní otvory nebo zplošťuje základnu do tolerance 0,02 mm. Kontroly kvality hodnotí uniformitu pinů, tepelnou vodivost a strukturální integritu a zajišťují vysoký tepelný dřez - pro různé potřeby chlazení.



PowerWinx je předním odborníkem na technologii chladicího dřezu na pin fin a poskytuje inovativní a efektivní řešení chlazení pro elektroniku. Specializující se na přesnost - vytvořené konstrukce hliníku, PowerWinx vyniká při produkci vysoké hustoty -, lehké chladiče pro LED diody, napájecí zdroje a další. Trust PowerWinx pro profesionální, náklady - Efektivní chladič pin Fin na míru přizpůsobené tak, aby vyhovoval vašim potřebám tepelného řízení s vynikající kvalitou.
