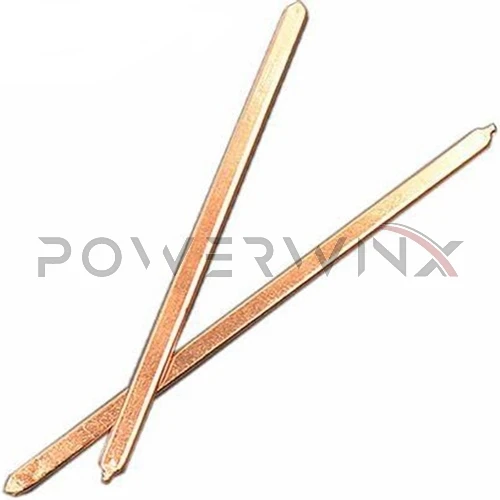

Ploché tepelné potrubí

Ploché tepelné potrubí je účinné řešení tepelného řízení navrženého pro přenos a rozptylování tepla pomocí technologie změny fáze -. Skládá se z uzavřené mědi naplněné pracovní tekutinou, která se vypařuje u zdroje tepla a kondenzuje na chladnějším konci, což umožňuje rychlý přenos tepla. Ve srovnání s tradičními kulatými tepelnými trubkami nabízejí ploché tepelné potrubí tenký profil, díky čemuž jsou ideální pro aplikace, kde je prostor omezený, ale je vyžadován vysoký tepelný výkon.

Tyto tepelné trubky se běžně používají při chlazení elektroniky, osvětlení LED, automobilových komponentách a průmyslových tepelných systémech řízení. Díky jejich schopnosti efektivně přenášet teplo v různých orientacích z nich činí preferovanou volbu v průmyslových odvětvích vyžadujících spolehlivá tepelná řešení.

Ploché tepelné potrubí se vyrábí pomocí mědi, což zajišťuje vynikající tepelnou vodivost, trvanlivost a odolnost proti korozi. Vnitřní struktura obvykle zahrnuje systém knotu, který usnadňuje kapilární pohyb pracovní tekutiny, což zvyšuje účinnost přenosu tepla.

Ploché tepelné trubky jsou k dispozici v různých velikostech a konfiguracích založených na potřebách aplikace. Níže jsou uvedeny některé standardní specifikace:

• Tloušťka:1,6 mm - 7 mm
• Šířka:2,34 mm - 14.71 mm
• Délka:50 mm - 500 mm (přizpůsobitelné)
• Tloušťka stěny:0,2 mm - 0.5 mm
• Provozní teplotní rozsah:-20 stupňů na 250 stupňů
• Kapacita přenosu tepla:15W - 200 W (v závislosti na velikosti a designu)
• Struktura knotu:Slisovaný, drážkový nebo síťový knot
• Tvar:K dispozici jsou přímé nebo vlastní - Bent Configurations

• Spotřebitelská elektronika:Používá se v notebookech, tabletech a chytrých telefonech pro efektivní rozptyl tepla.
• LED chladicí systémy:Pomáhá spravovat teplo ve vysokých - Power LED Applications a prodloužit životnost produktu.
• Automobilový průmysl:Aplikuje se v systémech chlazení baterií a elektronických součástí v elektrických vozidlech.
• Průmyslové vybavení:Integrováno do roztoků chlazení pro moduly strojů a výkonu.
• Aerospace a obrana:Používá se v satelitních a avionických tepelných řídicích systémech.

Výroba plochých tepelných potrubí zahrnuje řadu přesných procesů -, aby byla zajištěna vysoká účinnost a spolehlivost.

1. Příprava materiálu:Měděné listy nebo zkumavky jsou řezány na požadované rozměry a důkladně vyčištěny.
2. Implementace struktury knotu:Uvnitř je umístěn slinný, drážkový nebo síťový knot, aby usnadnil kapilární účinek.
3. Proces těsnění a vakuového procesu:Struktura je utěsněna na jednom konci a před zavedením pracovní tekutiny odstraní vakuový proces nežádoucí plyny.
4. Poslední těsnění:Druhý konec je hermeticky utěsněn, aby se zabránilo úniku a zajistila trvanlivost.
5. Testování kvality:Každá tepelná trubka prochází testováním pro integritu vakua, tepelný výkon a strukturální sílu.
6. Přizpůsobení a ohýbání:Trubky jsou tvarovány nebo ohnuté podle specifických požadavků na návrh pro různé aplikace.



PowerWinx je předním odborníkem na technologii tepelných potrubí LAT a poskytuje inovativní a efektivní řešení chlazení pro elektroniku. Specializující se na přesnost - vytvořené konstrukce hliníku, PowerWinx vyniká při produkci vysoké hustoty -, lehkých chladičů pro LED diody, napájecí zdroje a další. Trust PowerWinx pro profesionální, náklady - Efektivní tepelná trubka LAT přizpůsobená tak, aby vyhovovala vašim tepelným potřebám s vynikající kvalitou.
